STPA手順ビュー

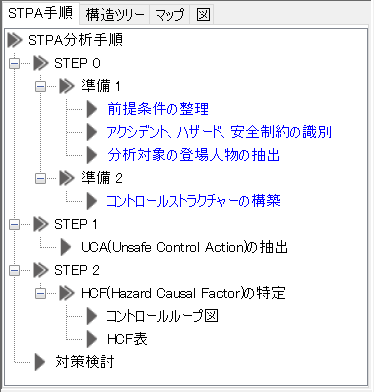

STPA手順ビューは、STPA分析手順をツリー形式で表します。

STPA分析手順に従って図・表を作成すると、図・表が作成されたノードが青色の文字で表示されます。

---

前提条件の整理

STPA分析手順ツリーで、[前提条件の整理]をダブルクリックして、前提条件表を作成します。

前提条件表がある場合は、その表を開きます。

前提条件表の編集方法は、 前提条件表 をご覧ください。

アクシデント、ハザード、安全制約の識別

STPA分析手順ツリーで、[アクシデント、ハザード、安全制約の識別]をダブルクリックして、アクシデントハザード安全制約表を作成します。

アクシデントハザード安全制約表がある場合は、その表を開きます。

アクシデントハザード安全制約表の編集方法は、 アクシデントハザード安全制約表 をご覧ください。

分析対象の登場人物の抽出

STPA分析手順ツリーで、[分析対象の登場人物の抽出]をダブルクリックして、コンポーネント抽出表を作成します。

コンポーネント抽出表がある場合は、その表を開きます。

コンポーネント抽出表の編集方法は、 コンポーネント抽出表 をご覧ください。

コントロールストラクチャーの構築

STPA分析手順ツリーで、[コントロールストラクチャーの構築]をダブルクリックして、コントロールストラクチャー図を作成します。

コントロールストラクチャー図がある場合は、その図を開きます。

コントロールストラクチャー図の編集方法は、 コントロールストラクチャー図 をご覧ください。

UCA(Unsafe Control Action)の抽出

STPA分析手順ツリーで、[UCA(Unsafe Control Action)の抽出]をダブルクリックして、UCA表を作成します。

UCA表がある場合は、その表を開きます。

UCA表の編集方法は、 UCA表 をご覧ください。

コントロールループ図

STPA分析手順ツリーで、[コントロールループ図]をダブルクリックして、コントロールループ図を作成します。

コントロールループ図を作成するには、コントロールストラクチャー図を開いて、リンクかコントロールアクションを選択している必要があります。

また、作成したコントロールループ図は、プロジェクトビューの構造ツリーに表示されます。図を選択して開きたい場合は、構造ツリーで図のノードをダブルクリックして開くことができます。

コントロールループ図の編集方法は、 コントロールループ図 をご覧ください。

HCF表

STPA分析手順ツリーで、[HCF表]をダブルクリックして、HCF表を作成します。

HCF表を作成するには、分析対象となるUCAが作成されている必要があります。UCAがない場合は、UCA表でUCAを作成してから、HCF表を作成してください。

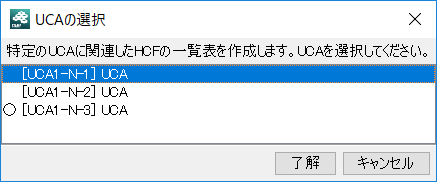

HCF表は、作成時にUCAの選択ダイアログでUCAを選択します。HCF表があるUCAには◯が表示されています。HCF表がある場合には、その表を開きます。

HCF表の編集方法は、 HCF表 をご覧ください。

対策検討

STPA分析手順ツリーで、[対策検討]をダブルクリックして、対策表を作成します。

対策表がある場合は、その表を開きます。

対策表の編集方法は、 対策表 をご覧ください。
