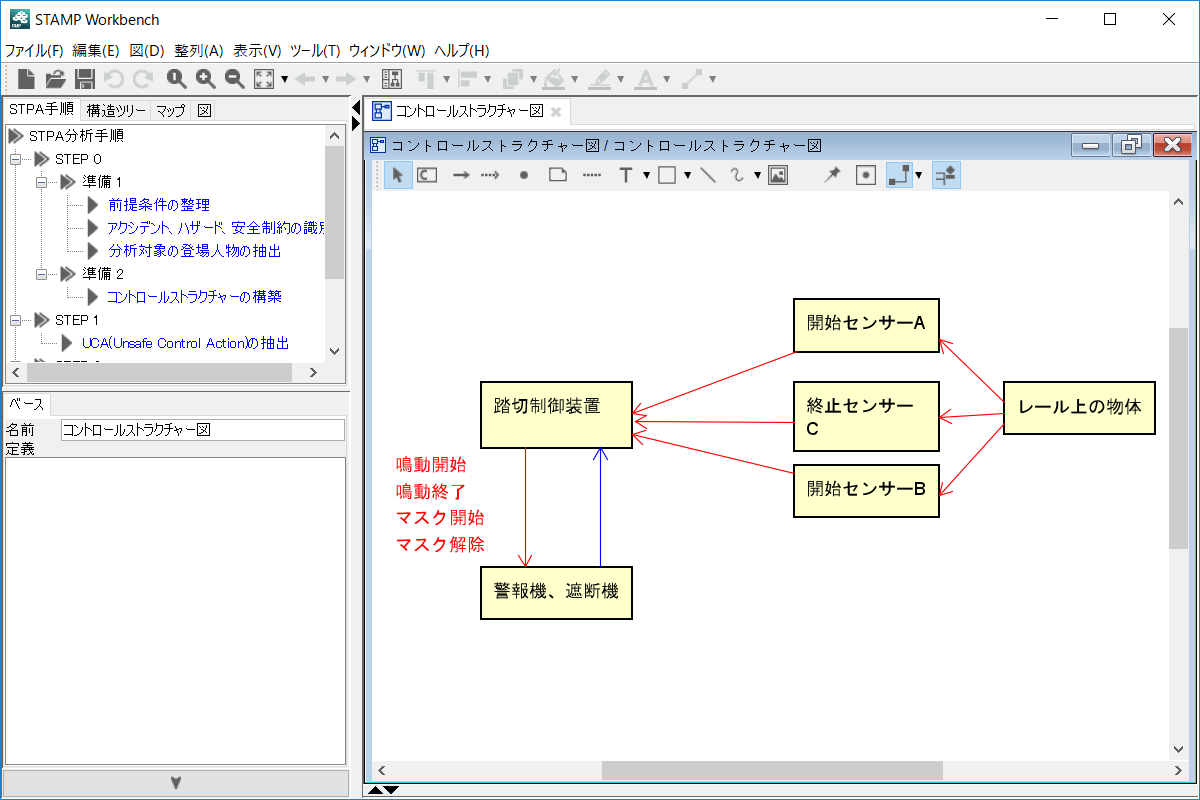

コントロールストラクチャー図
コントロールストラクチャー図は、分析対象の構造と関係性を表現する図です。
コンポーネント
コンポーネントの作成
ツールバーの
[コンポーネント]ボタンをクリックし、図上をクリックします。または、コントロールストラクチャー図上をダブルクリックして作成します。
コンポーネントの編集
ダイアグラムエディタの図要素の名前をダブルクリックして名前を編集します。
または、コンポーネントのプロパティのベースタブで編集します。
リンク

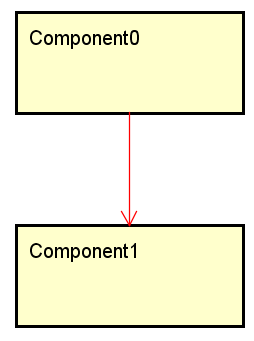

リンクの作成
ツールバーの
[リンク]ボタンを選択し、リンクで紐付けたいソースのコンポーネントとターゲットのコンポーネントを選択します。
リンク作成後

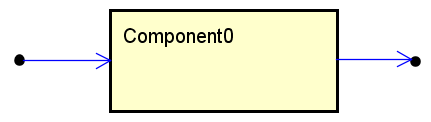

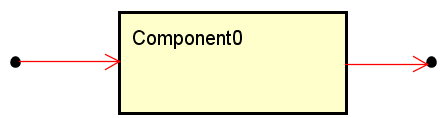

または、始点・終点とコンポーネントの間にリンクを作成できます。
コントロールアクション
コントロールアクションの作成

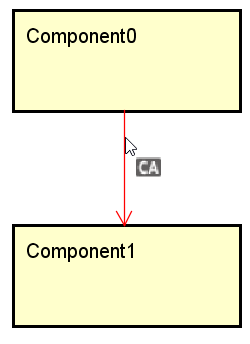

リンクをマウスホバーすると、
[コントロールアクション]アイコンが表示されます。アイコンをクリックして、コントロールアクションを作成します。

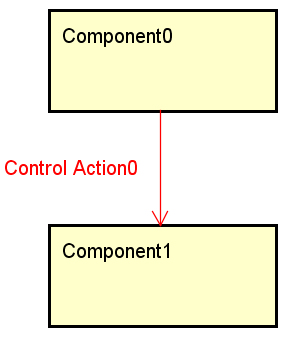

コントロールアクション作成後

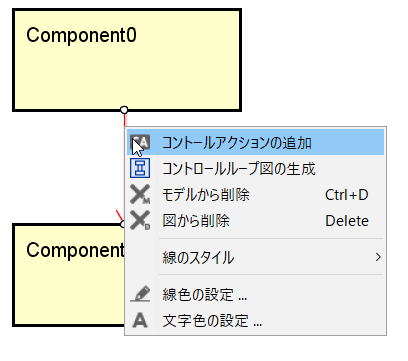

または、リンクのコンテキストメニューの[コントロールアクションの追加]をクリックします。
コントロールアクションの編集

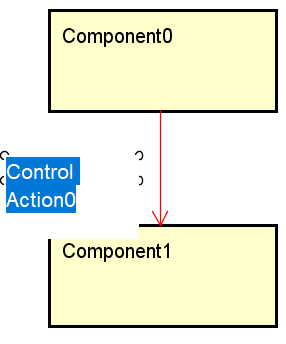

ダイアグラムエディタのコントロールアクションをダブルクリックして、編集します。
または、コントロールアクションのプロパティのベースタブで編集します。
フィードバックのリンク
フィードバックのリンクの作成
ツールバーの

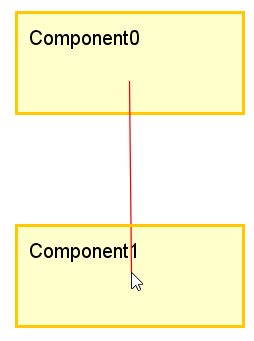

[フィードバックのリンク]ボタンを選択し、フィードバックのリンクで紐付けたいソースのコンポーネントとターゲットのコンポーネントを選択します。

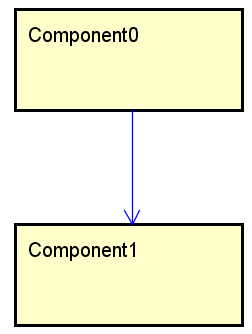

フィードバックのリンク作成後
または、始点・終点とコンポーネントの間にフィードバックのリンクを作成できます。
フィードバック
フィードバックの作成

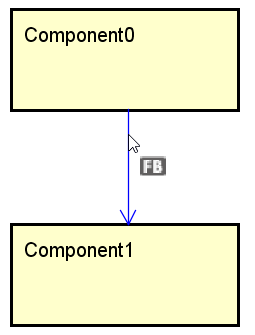

フィードバックのリンクをマウスホバーすると、
[フィードバック]アイコンが表示されます。アイコンをクリックして、フィードバックを作成します。

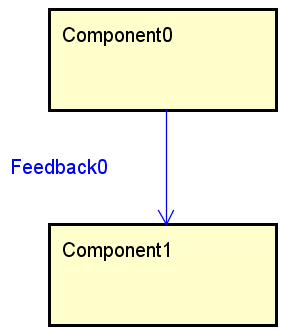

フィードバック作成後

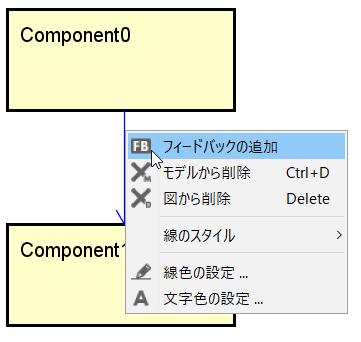

または、フィードバックのリンクのコンテキストメニューの[フィードバックの追加]をクリックします。

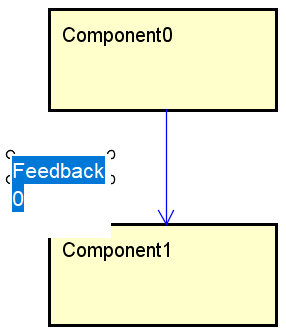

フィードバックの編集
ダイアグラムエディタのフィードバックをダブルクリックして、編集します。
または、フィードバックのプロパティのベースタブで編集します。
始点・終点
始点・終点の作成
ツールバーの
[始点・終点]ボタンをクリックし、図上をクリックします。
プロセスモデル
プロセスモデルの作成

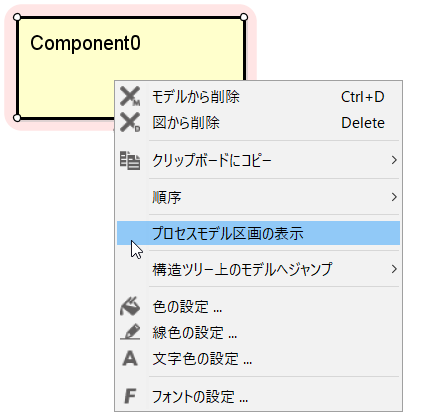

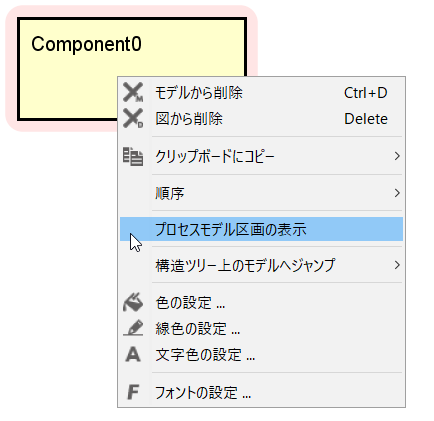

コンポーネントのコンテキストメニューの[プロセスモデル区画の表示]をクリックします。
または、コンポーネントのプロセスモデルタブで、プロセスモデル、変数、変数値を追加できます。追加方法は、 [プロセスモデル]タブ をご覧ください。
プロセスモデル変数の追加

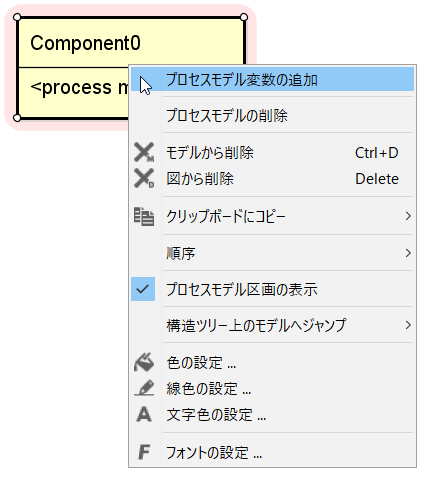

コンポーネントのコンテキストメニューの[プロセスモデル変数の追加]をクリックします。
または、プロセスモデル変数を選択し、Enterキーで追加します。
プロセスモデル変数値の追加

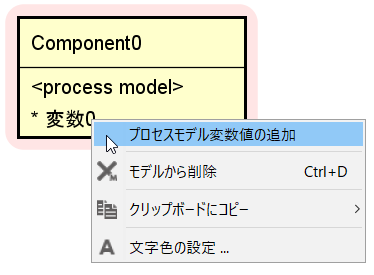

プロセスモデル変数のコンテキストメニューの[プロセスモデル変数値の追加]をクリックします。
プロセスモデル変数のコンテキストメニューは、ダイアグラムエディタで変数上を右クリックして表示します。
または、プロセスモデル変数値を選択し、Enterキーで追加します。
プロセスモデルの編集
ダイアグラムエディタのコンポーネントの変数と変数値をダブルクリックして編集します。
プロセスモデルの変数・変数値の順序変更
プロセスモデル内の変数や変数値の順序を変更するには、図上で変数や変数値をドラッグ&ドロップして移動します。
プロセスモデル区画の表示/非表示
コンポーネントのコンテキストメニューの[プロセスモデル区画の表示]から、コンポーネントのプロセスモデル区画の表示/非表示を切り替えます。
コントロールループ図の生成
コントロールループ図の生成

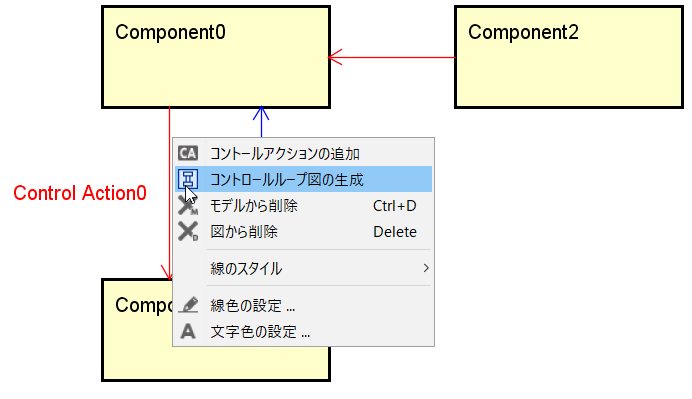

リンクのコンテキストメニューの[コントロールループ図の生成]をクリックします。

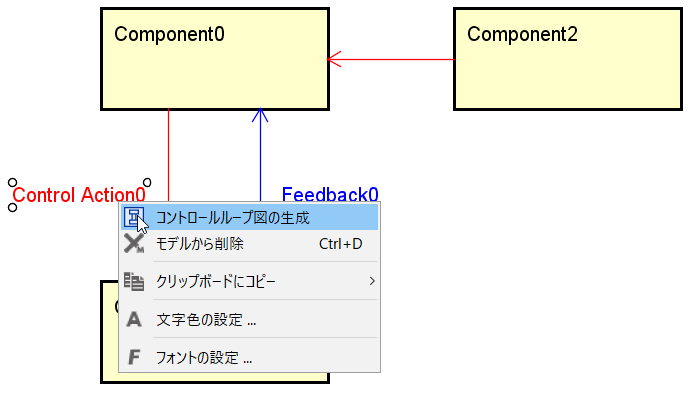

または、コントロールアクションのコンテキストメニューの[コントロールループ図の生成]をクリックします。

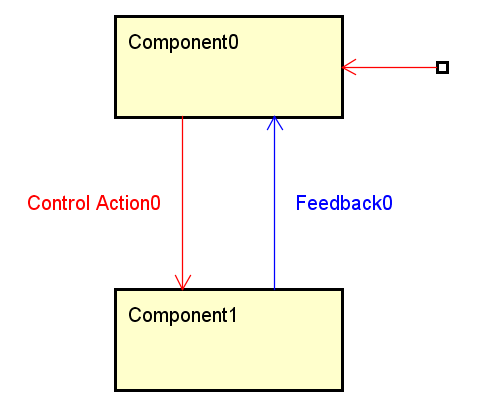

選択したリンク、または、コントロールアクションに直接関係するコンポーネントを抽出して、コントロールループ図が生成されます。
コントロールアクションに直接関係しないコンポーネントは、外部からの入出力として、省略した形(四角)で表示されます。
始点/終点はそのまま表示されます。
