共通の図要素

ここでは、各図に共通の図要素を説明します。

アイコン	説明
	モデル要素などに対するコメントをつけます。
	「ノート」と対象とするモデル要素を関連付けます。
	図上にテキスト、テキストボックスを挿入します。
	図上に長方形を作成します。
	図上に角丸長方形を作成します。
	図上に楕円を作成します。
	図上に直線を作成します。
	図上にフリーハンドを作成します。
	図上に蛍光ペンを作成します。
	図上に画像を挿入します。
	ツールパレット上のボタンの選択状態をロックします。
	線（リンクなど）の端点をモデル要素の中心に設定します。
	要素同士を結び付ける線のスタイルを、「通常線」、「直角線」、「曲線」、「直角曲線」から設定します。
	ドロー・サジェストを有効にします。[システムプロパティ]- ダイアグラムエディタ -[ドロー・サジェストを有効にする]で有効可否を設定できます。

ノートとノートアンカー

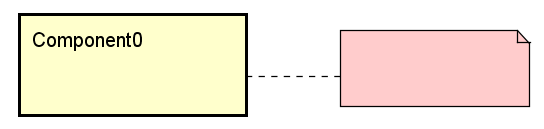

ノートでモデル要素などに対するコメントをつけ、ノートアンカーでノートとモデル要素を結びつけます。

入力内容はENTER キーで確定し、SHIFT＋ENTER, ALT＋ENTER で改行を挿入します。

テキスト/テキストボックス

ツールパレットの [テキスト]等を使い、図上にテキスト、テキストボックスを作成します。

入力内容はENTER キーで確定し、SHIFT＋ENTER、ALT＋ENTER で改行を挿入します。

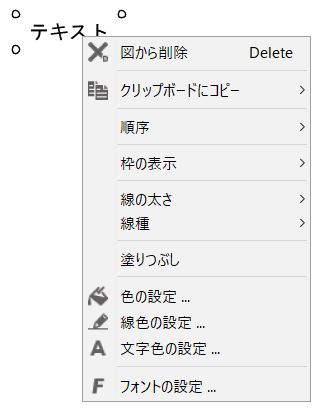

コンテキストメニューより、枠の表示の有無、線の太さ、線種、色、線色、文字色、フォントの設定など、数々の設定が可能です。

長方形/角丸長方形/楕円

ツールパレットより、図上に [長方形]、 [角丸長方形]、 [楕円]を作成します。

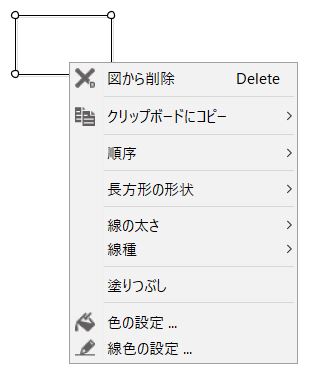

コンテキストメニューより、長方形の形状、線の太さ、線種、塗りつぶし、色、線色など、数々の設定が可能です。

直線

ツールパレットの [直線]を使います。

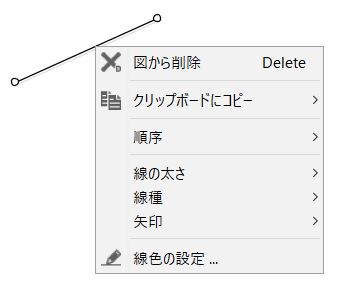

直線の太さは、直線のコンテキストメニューから[線の太さ]を選択します。

直線の種類は、直線のコンテキストメニューから[線種]を選択します。

直線の矢印は、直線のコンテキストメニューから[矢印]を選択して設定します。

フリーハンド

ツールパレットの [フリーハンド]を使います。

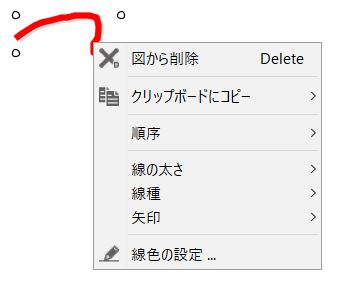

コンテキストメニューより、線の太さ、線種、矢印の有無、線色など、数々の設定が可能です。

蛍光ペン

ツールパレットの [蛍光ペン]を使います。

コンテキストメニューより、線の太さ、不透明度、線種、線色など、数々の設定が可能です。

画像

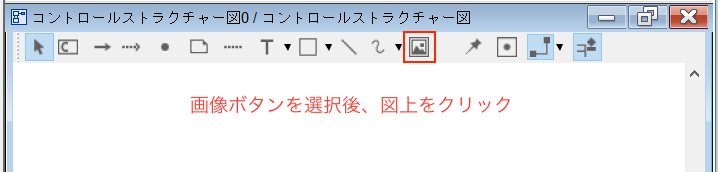

ツールパレットの [画像]を選択して、図上をクリックします。

1. 選択ダイアログボックスで挿入する画像を選択して、[開く]をクリックします。
