コントロールループ図

コントロールループ図は、コントロールアクションに関係するコンポーネントを抽出した図です。

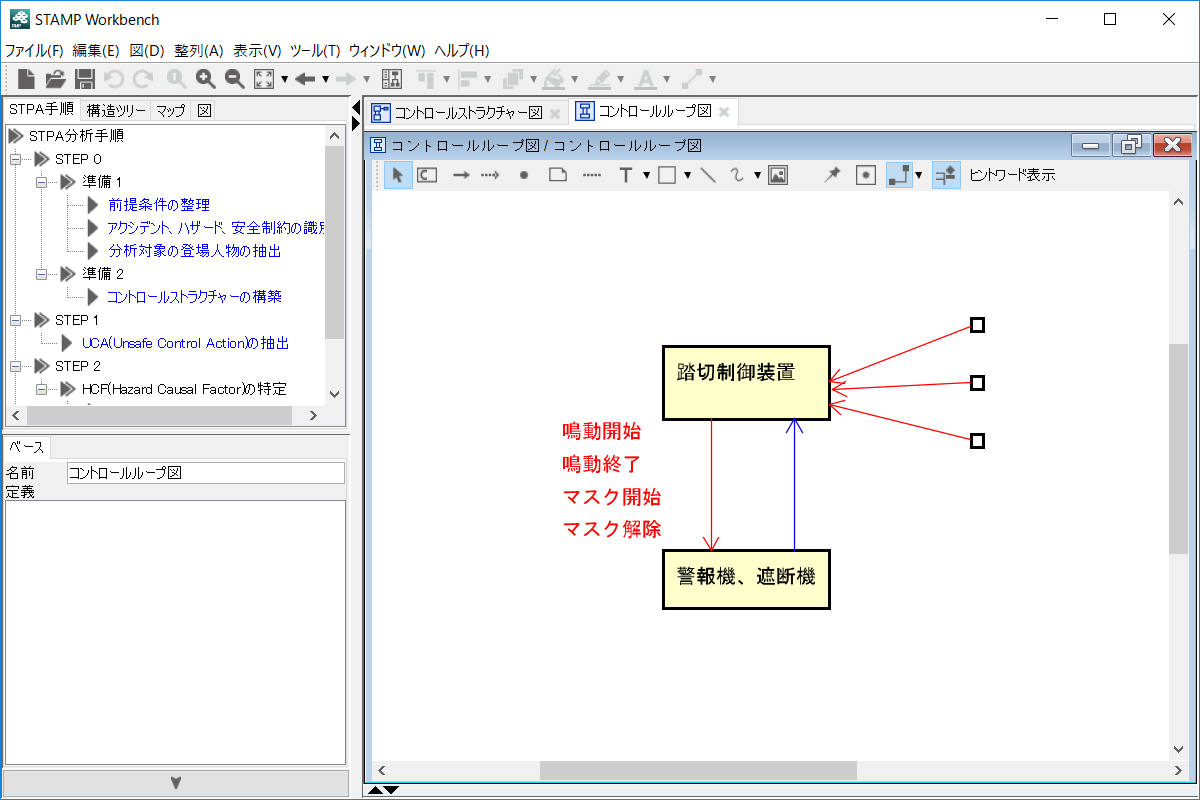

コントロールループ図

コントロールループ図の図要素

../../_images/control_loop_dgm_toolbar.png
各アイコンの説明
種類 アイコン 説明
選択 select_icon
ダイアグラムエディタ上の基本操作を実行するモードです。
すべての図要素(コンポーネント、リンク、フィードバックのリンク、ノート等)を選択します。
コンポーネント component_icon コンポーネントを追加します。
リンク link_icon リンクを追加します。
フィードバックのリンク feedback_link_icon フィードバックのリンクを追加します。
始点・終点 endpoint_icon 始点・終点を追加します。
    その他は 共通の図要素 をご覧ください。
ヒントワード表示 ヒントワード表示 HCF特定ヒントワードセットダイアログを表示します。

コンポーネント

コンポーネントの作成、編集は、コントロールストラクチャー図の コンポーネント をご覧ください。


コントロールアクション

コントロールアクションの作成、編集は、コントロールストラクチャー図の コントロールアクション をご覧ください。


フィードバック

フィードバックの作成、編集は、コントロールストラクチャー図の フィードバック をご覧ください。


始点・終点

始点・終点の作成は、コントロールストラクチャー図の 始点・終点 をご覧ください。


プロセスモデル

プロセスモデルの作成、編集は、コントロールストラクチャー図の プロセスモデル をご覧ください。


ヒントワード表示

ヒントワードセットの表示

ヒントワード表示では、HCF特定ヒントワードセットを表示します。

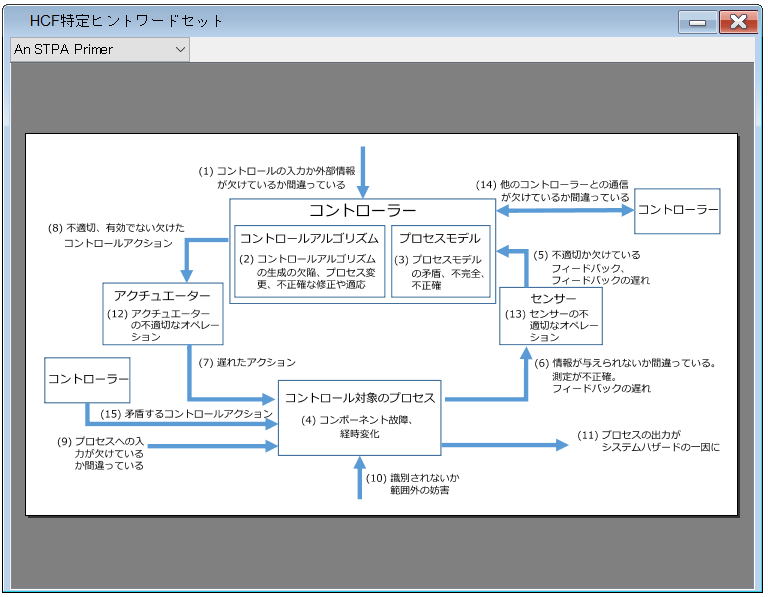

ヒントワードセット

ヒントワードセットの変更

ヒントワードセットは、システムに定義された5種類のヒントワードセットがあります。

HCF特定ヒントワードセットダイアログの左上のドロップダウンリストから選択して、変更します。

指定したヒントワードセットは、同一のコントロールループに対応したすべてのHCF表に反映されます。ヒントワードセットが変更されたHCF表のヒントワードはクリアされます。

  1. An STPA Primer
  2. IPA - (人) 対 (人)
  3. IPA - (人) 対 (機械)
  4. IPA - (組織) 対 (人)
  5. IPA - (組織) 対 (組織)
ヒントワードセットの選択

ヒント

ヒントワードセットは、分析内容に応じてヒントワードを変更したり、新しいヒントワードを作成したりできます。ヒントワードセットのカスタマイズ方法は、 ヒントワードのカスタマイズ をご覧ください。
